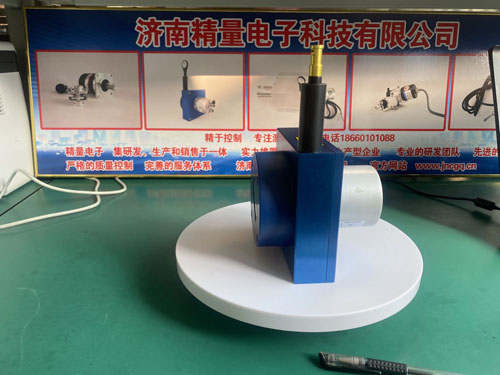

拉線位移傳感器的脈沖數越多分辨率越高

            拉線位移傳感器增量型旋轉編碼器有分辨率的差異，使用每圈產生的脈沖數來計量，數目從6到5400或更高，脈沖數越多，分辨率越高；這是選型的重要依據之一。增量型編碼器通常有三路信號輸出（差分有六路信號）：A,B和Z，一般采用TTL電平，A脈沖在前，B脈沖在后，A,B脈沖相差90度，每圈發出一個Z脈沖，可作為參考機械零位，一般利用A超前B或B超前A進行判向。

            濟南精量電子生產的增量型編碼器定義為軸端看編碼器順時針旋轉為正轉，A超前B為90°，反之逆時針旋轉為反轉B超前A為90°。也有不相同的，要看產品說明。使用PLC采集數據，可選用高速計數模塊；使用工控機采集數據，可選用高速計數板卡；使用單片機采集數據，建議選用帶光電耦合器的輸入端口，建議B脈沖做順向（前向）脈沖，A脈沖做逆向（后向）脈沖，Z原點零位脈沖。
