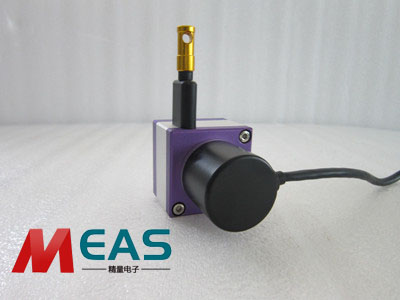

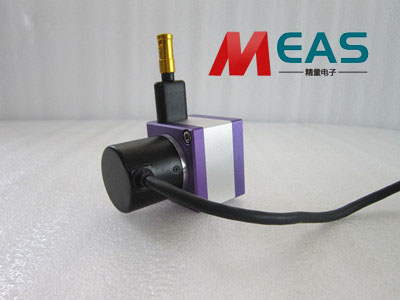

拉繩式位移傳感器在接口電路都存在信號處理問題，因?yàn)槔K傳感器的輸出一般都是小信號，將其精確的放大到所需要的信號(如0～5V)，并能達到所需要的技術指標，今天精量電子小編來為大家分享一下在接口電路方面的幾個細節內容，幫大家作為參考資料學習一下：
1、在低電平測量中，對于在信號路徑中所用的材料必須給予嚴格的注意，在簡單的電路中遇到的焊錫、導線以及接線柱等都可能產生實際的熱電勢。由于他們經常是成對出現，盡量使這些成對的熱電偶保持在相同的溫度下是很有效的措施，為此一般用熱屏蔽、散熱器、沿等溫線排列或者將大功率電路和小功率電路分開等辦法，其目的是使熱梯度減小到小，兩個不同廠家生產的標準導線的接點可能產生0．2／1V／℃的溫漂，這相當于高精度低漂移的運放管的溫漂，而為斬波放大器溫漂的兩倍。
2、雖然采用插座開關、接插件、繼電器等形式能使更換電器元件或組件方便一些，但缺點是可能產生接觸電阻，熱電勢或兩者兼而有之，他比直接連接系統的分辨力要差，精度要低，噪聲增加，可靠性降低，因?yàn)樵诘碗娖椒糯笾斜M可能不使用開關，接插件是減少故障，提高精度的重要措施。
3、在低電平放大電路中合理接地是減少低噪聲干擾的重要措施，必須予以特別注意。當使用單電源供給多只傳感器時，以盡量減少接地電阻引進的干擾，若供電電源的壓降必須減到小，則電源高端導線也可按相似的方法接線。
4、包括有多個電源和多個傳感器的系統則需要考慮更多一些，通常不管電源是誰供給，將地線匯集到公共點，然后和系統的公共端接在一起，在多電源系統中，可能需要進行判斷性試驗，確定地線接法，以達到zui佳的解決方案。
5、數字地線通常有很大的噪聲，而且有大的電流尖峰，所有的模擬公共地線應該和數字公共地線分開走線，然后只在一點匯集在一處，這種接法使模擬和數字地線間的公共阻抗zui小。
6、除了直流和低頻地線問題以外，還有快速變化的交流電壓的耦合以及高電平電路對低電子電路通過公共的電源和連線的阻抗產生的瞬態信號，這個信號另一個可能的耦合途徑是由于許多內外補償?shù)募蛇\(yùn)放沒有公共接地點，如果積分器輸出的參考點接到電源一端，就會使得輸出隨電源而波動，這些都需要適當?shù)亟尤腚娙萜饕员闩月氛{(diào)制在較慢的模擬電路上的高頻信號，并要求此電容直接從放大器的電源端子接到低阻抗的公共點。
|
