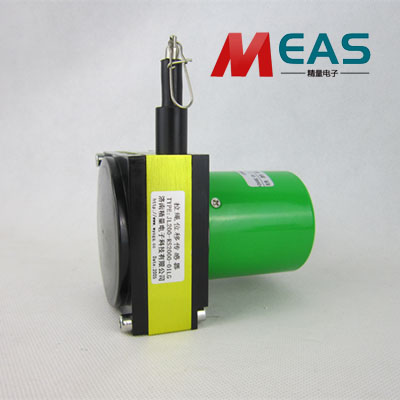

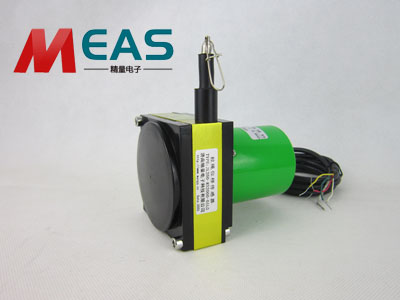

拉繩位移傳感器是一款新型的將物理量轉換成可計量的電信號量的傳感裝置，主要的核心部件為電路轉換器和機械轉換裝置，電路電子部分主要為0-10V的穩壓裝置，電位器精密定量的信號轉換成工業標準的4-20MA的電流信號。
1、需要用到較大量程的位移檢測，同時應用于測量的空間與重量又限制于一定的空間與體積，在這種場合，盡量減少傳感器體積與重量的設計顯得優為重要。在重量的減少方面我們可以采用相對輕的高強度鋁合金材質為傳感器外型整體結構，這既保證了拉繩位移傳感器的剛性，又大大減少了重量，同時這種高強度的鋁材是經過耐酸抗腐蝕處理，適用野外檢測與監控。
2、拉繩位移傳感器的機械傳感裝置是一種具有回彈力的收繩裝置來實現的，涂塑鋼絲繩被拉出去測量的時候，繞線輪放出去鋼絲繩，此時彈簧收緊，具有彈性勢能，此時如果拉力少于回彈力，彈簧將要帶動與連結在一起的繞線輪原路收回鋼絲繩，此時重要的一點也就是目前很多類似產品容易出現的問題是，彈簧在收回鋼絲繩的時候，會瞬間有鋼絲繩卡住，或是崩線的情況出現。
3、在使用時，如遵守拉力速度的情況下，出現這類問題的話，絕大多數產品是因為選用的彈簧質量彈力系數不達標，或是產品鋼性系數本身導致回彈力不夠，返回的速度大于彈簧收回速度時就會導致卡線.因此，要減少體積實現大量程的測量，首當其沖的就是減少繞線輪直徑，從而達到減少拉繩位移傳感器整體外型尺寸的目的。
4、對于此類問題的解決，取決于拉繩位移傳感器內部是否有良好的排線機構。高效的潤滑導線輪，自動在繞線輪平面均勻的排線，如排線導輪的布置數量不足或是排線導輪行走不光滑的導柱上面，行走不暢，造成排線不能及時的按序排列，鋼絲繩的疊加會引起線的重疊從而突增繞線輪直徑。引起電信號采集比例突變而造成傳感器檢測問題。因此，高質量的導線輪行走于導線輪柱上的排線裝置對于杜絕崩線的意外是絕對的保證。
|
