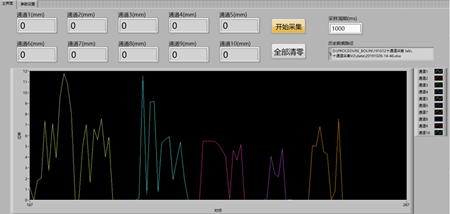

精量電子為上海同濟大學關于上海市科委科研項目“大型綜合體基坑群施工全過程風險演變及控制研究（16DZ1200202）”室內試驗材料檢測項目提供多通道位移采集系統，該系統主要為管道、隧道等突發機構損壞進行監測，避免造成重大損失，在管道及隧道內部受力關鍵位置設置LVDT位移傳感器,進行實時監測，可在上位機軟件設置閥值，超過設定值具有自動報警的功能，對各項監測起到防患與未然的作用。
一、LVDT直線位移傳感器
直線位移傳感器（LVDT）是基于變壓器原理。通過一次線圈與二次線圈弱電磁藕合，使得鐵芯的位移變化量與輸出電訊號（電壓或電流）變化量呈精密線性關系，可以直接把機械變化量轉變?yōu)闃藴孰娪嵦柟┙o電腦數據采集或PLC進行過程控制。
直線位移傳感器DC系列產品是將傳感器線圈和電子線路安裝在一個不銹鋼管里，實現了機電一體化，具有較強的抗干擾能力。該系列產品具有行程大、精度高、穩定性好、安裝使用方便等優點。是位移、距離、伸長、移動、厚度、振動、膨脹、液位、壓縮，應變等等物理量的檢測和分析的有力工具。
二、技術指標及型號：
JL-DC LVDT位移傳感器
1、靈敏度（mv/v/mm）：100-1000
2、初級勵磁電壓：5V（3-8）
3、動態頻率：0-200HZ（3DB）標準 0-800HZ最高（動態位移測量）
4、靈敏度漂移：零點：0.01（%/℃） 滿度：0.025（%/℃）
5、負載阻抗：20KΩ
6、工作溫度：-20℃+70℃標準 -40℃+150℃（耐高低溫）
7、高精度：0.05%
8、高分辨率：0.001um
9、供電電壓：6VDC 12VDC 15VDC 24VDC ±9VDC ±12VDC ±15VDC
10、輸出電壓：0——5V 0——10V 0——±5V 0——±10V
輸出電流：0——10mA 0--20mA 4--20mA
三、安裝及使用方法：

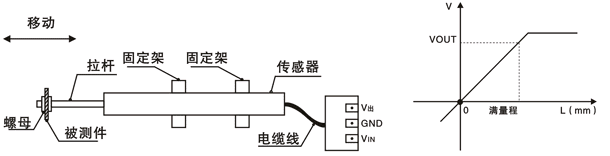

拉桿式位移傳感器可以任意方向安裝，首先將傳感器殼體放在參照物（基準）的安裝支架孔里，使傳感器殼體和被測物移動的方向保持一致，根據傳感器的量程，估算大致的間隙，然后用鏍母將拉桿和被測物固定起來，通上電源等傳感器穩定下來，再慢慢的移動傳感器殼體，使傳感器的輸出零位對應于被測物機械零位，然后將傳感器殼體夾緊（不可松動），安裝好就可以通過計算機數據采集對被測物的位移進行檢測或監測或PLC進行系統控制，回彈式位移傳感器和拉桿式位移傳感器安裝基本相似。
濟南精量電子多通道位移采集系統可應用于山體滑坡監測，如工業廠房、辦公樓房一側的邊坡、居民樓房旁邊的邊坡、高速公路兩旁的邊坡、水庫堤壩的邊坡、施工堆積的渣土、古建筑城墻裂縫監測、滲水等項目， 均可以采用本系統進行自動化實時監測，該套系統可以實現無線監測功能，充分了解建筑物體的現狀及未來發展情況，實時進行監測，避免重大事故發生。
|
